Open Source Ergebnisse – Pilotprojekt Einsparzähler ESZ 046

Das Projekt ESZ-A-2018046 wurde im Pilotprogramm Einsparzähler vom Bundesamt für Wirtschaft und Ausfuhrkontrolle (BAFA) gefördert. Auf dieser Seite stellen wir alle Ergebnisse des Projekts frei und ohne Anmeldung zur Verfügung: Werkzeuge, Dokumente, anonymisierte Messdaten und den Quellcode.

Aktueller Stand: Version 2.1 vom 24.09.2026. Eine erste Version der Ergebnisse war 2019, 2020 und 2022 in unserem Expertenbereich verfügbar.

Lizenzen: Dokumente, Vorlagen und Daten stehen unter der Lizenz CC BY 4.0, der Quellcode unter der MIT-Lizenz. Alles darf frei genutzt, verändert und weitergegeben werden, sofern ecc als Urheber genannt wird.

Werkzeuge

ESZ-Einsparrechner Beleuchtung (Version 2.1): Ermittelt die Betriebsstunden aus dem Lastgang und weist Einsparungen auf drei Ebenen nach. Das Tool läuft direkt im Browser, Ihre Messdaten bleiben auf Ihrem Rechner. Einsparrechner öffnen

Kostenkalkulation Mess- und Zählkonzept (Excel, Version 2.1): Rechengrundlage für die Kostenschätzung eines Mess- und Zählkonzepts. Kostenkalkulation herunterladen

Dokumente

Leitfaden Messkonzept & Topologie (PDF, Version 2.1): Anleitung zur Planung von Mess- und Zählkonzepten und zur Erstellung einer Zählertopologie. Leitfaden herunterladen

Praxisbeispiel LED-Umrüstung Fachmarkt (PDF, Version 2.1): Durchgerechnetes Beispiel mit Messdaten vor und nach der Maßnahme. Praxisbeispiel herunterladen

Bachelorarbeit Geräteerkennung (PDF, 2020): Entstanden im Rahmen des Projekts. Bachelorarbeit herunterladen

Handbücher und Anleitungen (Version 1, 2019–2021)

Zähler-Topologie

Eine Topologie ist die theoretische Struktur des Versorgungsnetzes eines Standorts. Sie zeigt die elektrischen und hydraulischen Verbindungen sowie die Energiezähler. Als technische Topologie enthält sie zusätzlich die Datenwege und wird damit zur Grundlage der dauerhaften Visualisierung. Je komplexer ein Standort ist, etwa durch Eigenerzeugung von Strom und Wärme, desto wichtiger wird sie. Sie ist ein notwendiger Bestandteil jeder energetischen Versorgungsplanung.

Vorgehen in sechs Schritten

Bestandsaufnahme: Hauptzähler, Unterverteilungen, Erzeuger, Speicher und Großverbraucher je Medium erfassen und Zählwerke sowie Typenschilder fotografieren.
Versorgungsstruktur zeichnen: elektrisch vom Netzanschluss über die Hauptverteilung zu den Abgängen, Wärme und Gas hydraulisch vom Erzeuger zu den Verbrauchern.
Messpunkte festlegen: Haupt-, Unter-, Ernte- und virtuelle Zähler so wählen, dass jede Bilanzgröße eindeutig bestimmbar ist, und die Energieflussrichtungen kennzeichnen.
Datenwege ergänzen: Schnittstelle je Zähler (M-Bus, Modbus, Impuls) und Datenlogger je Gebäude oder Verteiler, Übertragung per LAN oder Mobilfunk.
Kosten abschätzen: Mengen in die Kostenkalkulation übernehmen.
Abstimmen und fortschreiben: mit Kunde, Elektrofachbetrieb und gegebenenfalls Netzbetreiber abstimmen und bei jeder Änderung der Anlage aktualisieren.

Darstellung: Schwarze Linien stehen für Stromleitungen, gelbe bzw. orange für Gasleitungen und grüne für Datenleitungen mit Angabe des Protokolls. Rot gestrichelte Rahmen kennzeichnen Gebäude bzw. Bilanzbereiche. Die Zählerkästen zeigen die Register (Bezug 1.8.0 / Einspeisung 2.8.0) und den Eigentümer (EVU/Messstellenbetreiber oder Kunde).

Ausführlich beschrieben ist das Vorgehen im Leitfaden Messkonzept & Topologie. Die Kosten lassen sich mit der Kostenkalkulation Mess- und Zählkonzept abschätzen.

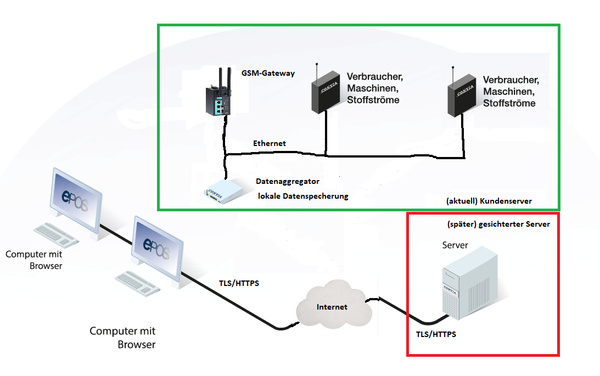

Systemarchitektur: Zähler und Sensoren übertragen über einen Datenaggregator mit lokaler Speicherung und ein LAN-/Mobilfunk-Gateway verschlüsselt auf einen gesicherten Server. Auswertung im Browser.

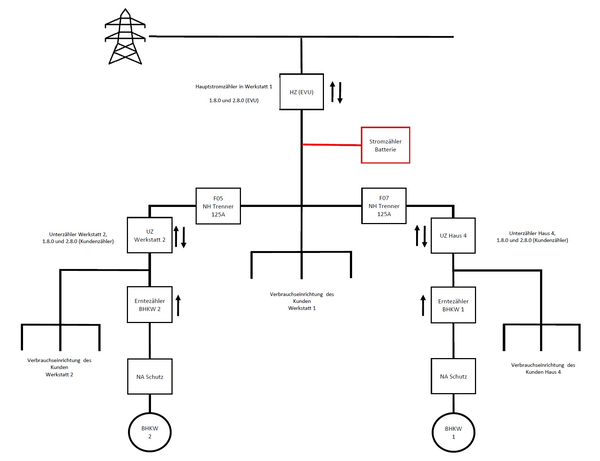

Beispiel 1: Liegenschaft mit Hauptzähler (EVU), zwei Unterzählern mit je einem BHKW-Erntezähler und einem Batteriespeicher-Zähler. Pfeile zeigen die möglichen Energieflussrichtungen.

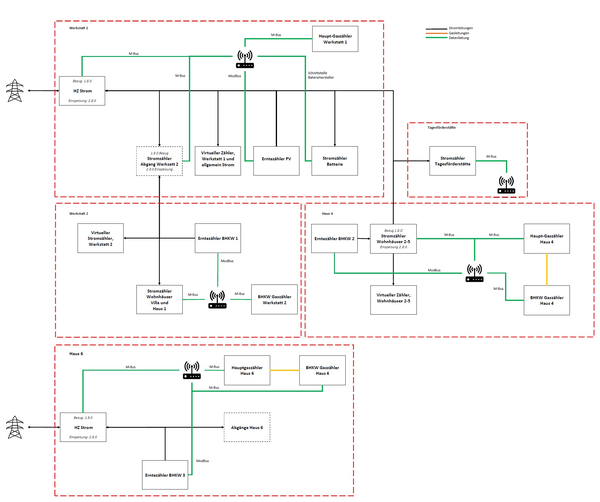

Beispiel 2: Mehrere Gebäude mit zwei Netzanschlüssen, PV, Batterie, drei BHKW und Gaszählern. Je Bereich ein Datenlogger, Zähler über M-Bus bzw. Modbus angebunden.

Open Data

Anonymisierte Lastgänge aus dem Praxisbeispiel als CSV-Dateien. Format: Viertelstundenleistung in kW, Zeitstempel = Intervallende, lokale Zeit, anonymisiert.

Baseline 2017/2018 (Jahr vor der Maßnahme): Baseline herunterladen

Vergleichsjahr 2022/2023 (nach der Maßnahme): Vergleichsjahr herunterladen

Quellcode

Das Quellcode-Paket (Version 2.1) enthält README, Lizenz, Änderungsprotokoll, den Einsparrechner mit separatem Rechenkern, den Web-Client des Beraterportals, die Open-Data-Dateien, die Dokumente und die Excel-Vorlagen.
Quellcode-Paket herunterladen

SHA-256-Prüfsumme: 173a80b0ae836dbf85fb2e4c2dd4a444108772392b6a1c8fee9db5b970ed5bcf (Prüfsummendatei herunterladen)

Mit der Prüfsumme lässt sich kontrollieren, ob die heruntergeladene Datei vollständig und unverändert ist.
